Completely replaced with Eaton Airflex 28VC650 142643 Clutches and Brakes

Eaton Airflex 28VC650 142643 SPECIFICATIONS

---

Brand Name:                                      Eaton Airflex

---

Model Number:                                 28VC650 142643

---

Torque Rating:                                   20600 N.m@5.2bar

---

Maximum Speed:                              1000rpm

---

Moment of Inertia:                                      22.55kg . m2

---

Weight:                                                 127kg

---

Friction Area:                                       3535cm2

---

Air Tube Cavity:                                   4.43dm³

---

Minimum Drum Diameter:              706mm

---

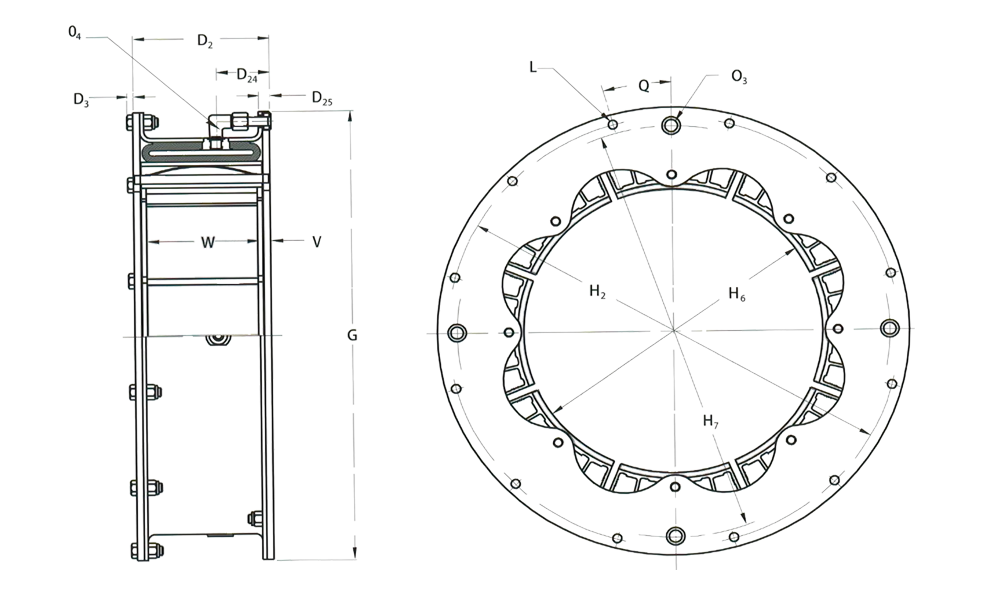

Eaton Airflex 28VC650 142643 SPECIFICATIONS

---

D2:                                      195mm

---

D3:                                      10mm

---

D24:                                    73mm

---

D25:                                     16mm

---

G:                                         965.2mm

---

H2:                                       933.5mm

---

H6:                                       717mm

---

H7:                                       927mm

---



Number and Diameter of 28VC650 142643 Bolt

---

No. of L:                                      16

---

Diameter:                                  15.9mm

---



Number and Width of 28VC650 142643 Friction Plate

---

No. of W:                                      14

---

Diameter:                                  165mm

---

More Narrow VC Clutch

11.5VC500

14VC500

16VC600

20VC600

24VC650

28VC650

33VC650

37VC650

42VC650
